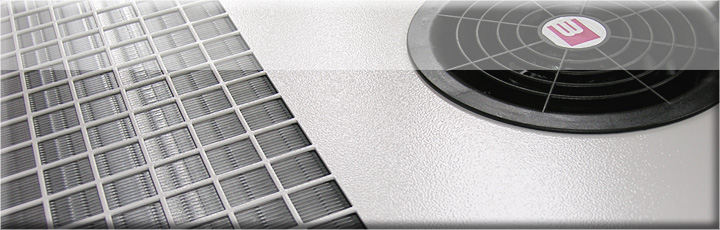

LUFT/WASSER-WÄRMETAUSCHER   SERIE LUFTWASSERS
. . . für horizontalen Einbau in den Schaltschrank-Sockel


Mit dem Ziel, neuartige und effizientere Luft/Wasser-Wärmetauscher für die Schaltschrank-Kühlung anzubieten, haben wir 1999 als erster Hersteller überhaupt Geräte für die Montage in den Schrank-Sockel entwickelt. Die Baureihe LWS war geboren und der Erfolg dieses Konzepts ist bis heute ungebrochen.

Mit dieser Baureihe können aktuell Wärmeleistungen bis 4.0 kW pro Gerät abgeführt werden. Je nach Breite des Schaltschrankes können auch mehrere Geräte eingesetzt werden.





LWS 1000


LWS 1200


LWS 2000
  Eigenschaften der Standard-Ausführung:

KONSTRUKTION
•  Platzsparende Klimatisierung durch Nutzung des Schaltschrank-Sockels
•  Starker und gleichmässiger Kühlluftstrom durch den gesamten Schaltschrank
•  Hohe Kühlleistung bei kleinem Platzbedarf
•  Kompletter Wasserkreislauf im Schranksockel ergibt höchste Betriebssicherheit
•  Keine ästhetische Veränderung, keine hervorstehende Bauteile am Schaltschrank

FUNKTIONS-PRINZIP

Die erwärmte Schaltschrankluft wird über den von Montageplatte und Rückwand
gebildeten Zwischenraum zuoberst aus dem Gehäuse abgesaugt und dem wasser-
durchströmten Wärmetauscher zugeführt. Die gekühlte Luft wird unten vor der
Montageplatte wieder nach oben in den Schaltschrank geblasen. Die natürliche
Konvektion der sich erwärmenden, aufsteigenden Luft unterstützt auf vorteilhafte
Weise diesen Prozess.
